Электровоз контактный типа 10КР (К-10) рассчитан для работы в макроклиматических условиях с умеренным климатом и сухим или влажным тропическим климатом с категорией размещения 5, ГОСТ15150-69 и ГОСТ21152-75.
Подробности
Характеристики
Номинальное напряжение на токоприемнике, В
—
250
Скорость при часовом режиме, км/ч
—
12,2
Мощность электродвигателей в часовом режиме, кВт
—
2х33
Тяговое усилие в часовом режиме, кН
—
25
Ширина колеи, мм
—
600,750,900
Жесткая база, мм
—
1200

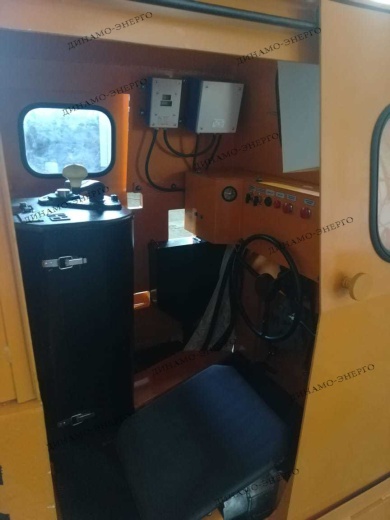

На электровозе 10КР (К-10) применена пружинная подвеска рамы, разъемная букса, редуктор и тормозная система. Кабина машиниста выполнена отдельно от рамы электровоза и имеет свою подвеску. Подвеска рамы предназначена для восприятия и гашения толчков и ударов, передаваемых на раму при движении шахтного электровоза.
Электровоз 10КР (К-10) оборудован:- приводом в количестве 2 шт., включающих в себя: колесная пара, редуктор, букса, и электродвигатель
- токоприемник ТРН-С
- блок силовых резисторов БСР-31; БСР-32;
- контроллер КС-305У5
- стабилизатор напряжения ПНР-250-24
- двумя видами торможения (электродинамическим и пневмомеханическим)
- звуковым сигналом: электрический, пневматический и ударного действия
- установка мотор-компрессора, состоящая из: электродвигатель д-12 и компрессор У43102А
- светодиодными фарами ФРЭ-1.1МС
- песочная система
- механическим колодочным тормозом с пневмопружинным приводом
- устройством сцепным со штыревой сцепкой или с автосцепкой
- скоростемером СЭР-1У5
- ЗИП (по согласованию с заказчиком).
Характеристики
|
Номинальное напряжение на токоприемнике, В
|
250 |
|
Скорость при часовом режиме, км/ч
|
12,2 |
|
Мощность электродвигателей в часовом режиме, кВт
|
2х33 |
|
Тяговое усилие в часовом режиме, кН
|
25 |
|
Ширина колеи, мм
|
600,750,900 |
|
Жесткая база, мм
|
1200 |
|
Клиренс (дорожный просвет) мм
|
90 |
|
Наружный диаметр бандажа, мм
|
680 |
|
Производительность компрессора, л/мин
|
460 |
|
Размеры, мм
|
4920x1350x1650 |
|
Вес
|
10000 |
|
Рабочее давление воздуха в пневмосистеме, МПа
|
0,45 |
