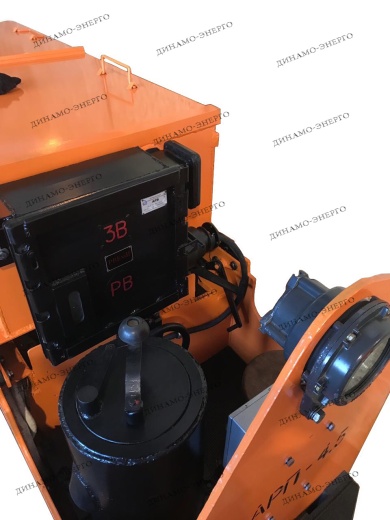

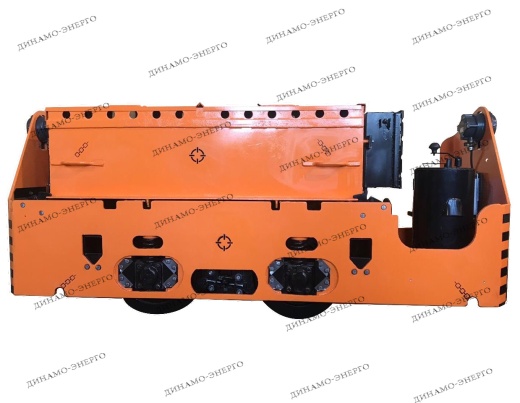

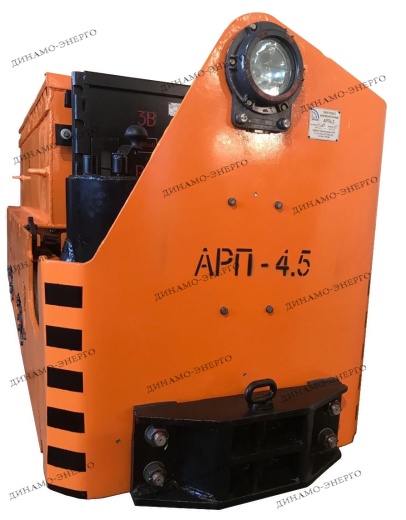

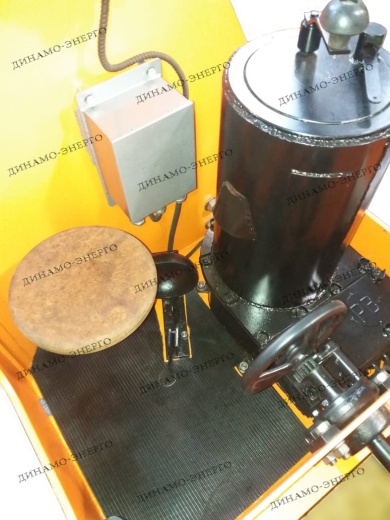

В средней части рамы электровоза АРП последовательно размещены два привода. Обе колесные пары ведущие. Крутящий момент от двигателя к колесной паре передается через двухступенчатый редуктор. Рама подвешивается на четыре буксы приводов через специальные амортизаторы. Песочная система крепится к продольным стенкам рамы с внутренней стороны тремя болтами каждая. Управление песочницами осуществляется рычагами с поста управления электровозом. Тормозная механическая система аккумуляторных электровозов типа АРП-4,5 состоит из тормозных колодок, подвешенных на кронштейнах, приводимых в действие маховиком с поста управления. Контроллер КРВ-2М установлен на посту управления и предназначен для управления тяговыми электродвигателями электровоза. В контроллере установлен конечный выключатель для электрической блокировки автомата ВРВ1-150, позволяющий включать автомат только в нулевом положении главной рукоятки.
Так же в комплект электрооборудования входит: Источником электрической энергии служит аккумуляторная батарея, размещенная в батарейном ящике, установленном в раме электровоза. На электровозе АРП-4,5 применена безреостатная схема у правления электродвигателями, которая основана на принципе секционирования аккумуляторной батареи и применении ослабления магнитного потока главных полюсов тяговых электродвигателей.
Жесткая база, мм
|
900 |
Вес
|
4500 |
Сила тяги в часовом режиме для колеи 600, кH
|
7 |
Сила тяги в часовом режиме для колеи 900, кH
|
7 |
Скорость в часовом режиме для колеи 600, км/ч
|
6,6 |
Скорость в часовом режиме для колеи 900, км/ч
|
6,6 |
Мощность тяговых электродвигателей в часовом режиме
|
14 |
Энергоемкость аккумуляторной батареи, кВт/ч
|
36-76 |
Тип аккумуляторных батарей
|
ТНЖШ,PzS |
Ширина колеи рельсового пути номинальная, мм
|
600, 900 |
Длина по буферам, мм
|
3300 |
Ширина для колеи 600, мм
|
1000 |
Ширина для колеи 900, мм
|
1300 |
Высота, мм
|
1300 |
Диаметр колеса по ободу катания номинальный, мм
|
540 |
Песочная система
|
ручная механическая |
Исполнение электрооборудования
|
РВ |
Исполнение аккумуляторной батареи
|
РП |
Масса, кг
|
4500 |
