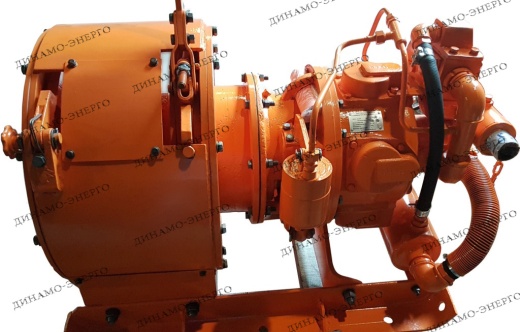

Лебедка шахтная вспомогательная ШВА-18000М предназначена для перемещения грузов и оборудования, погрузочно-разгрузочных и монтажно-демонтажных работ на предприятиях горнорудной и угольной промышленности. Обозначение основного конструкторского документа: ТУ 3143-005-91577018-2013
Подробности
Характеристики
Габаритные размеры лебёдки(Длина), мм
—
660
Габаритные размеры лебёдки(Ширина), мм
—
1075
Габаритные размеры лебёдки(Высота), мм
—
688
Диаметр каната, мм
—
15
Тяговое усилие на последнем ряду навивки, не менее, Н
—
24000
Тяговое усилие на среднем ряду навивки, не менее, Н
—
31500
Лебедка ШВА-18000М состоит из следующих основных составных частей:
- рама
- пневмодвигатель
- барабан
- тормозная система
- защитный кожух.
Характеристики
|
Габаритные размеры лебёдки(Длина), мм
|
660 |
|
Габаритные размеры лебёдки(Ширина), мм
|
1075 |
|
Габаритные размеры лебёдки(Высота), мм
|
688 |
|
Диаметр каната, мм
|
15 |
|
Тяговое усилие на последнем ряду навивки, не менее, Н
|
24000 |
|
Тяговое усилие на среднем ряду навивки, не менее, Н
|
31500 |
|
Тяговое усилие на первом ряду навивки, не менее, Н
|
39000 |
|
Скорость каната на среднем радиусе барана, м/сек
|
0,25 |
|
Номинальное давление сжатого воздуха на входе в пневмомотор, МПа
|
0,5-0,6 |
|
Удельный расход воздуха м3/ч не более
|
0,0046 |
|
Пневмодвигатель тип мощность, кВт
|
П12-12, 12 |
|
Масса лебедки без каната и рабочих жидкостей, кг
|
575 |
