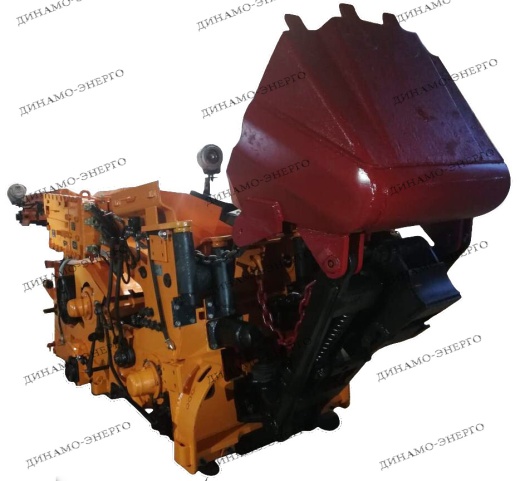

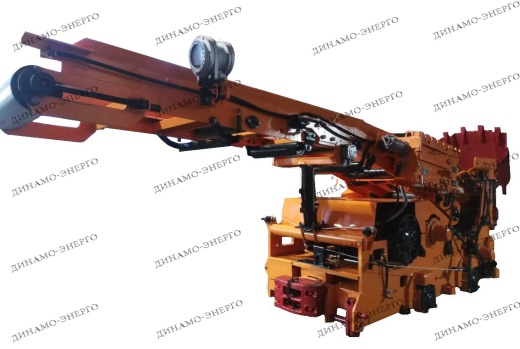

Породопогрузочная машина 1ППН5 с рабочим органом типа «КОВШ», захват породы нижний, предназначена
для механизированной погрузки отделенной от массива горной массы при проведении горизонтальных выработок, в
которых «Правилами безопасности в угольных шахтах» допущено применение электрооборудования в исполнении
«РВ». Выпускается по техническим условиям ТУ 3142-003-91577018-2013.
Подробности
Характеристики
Ширина колеи, мм
—
600/750/900
Вес
—
9800
Производительность, м3/мин, не менее
—
1,25
Высота машины в транспортном (рабочем) положении, мм
—
1750 (2250)
Ширина машины в транспортном (рабочем) положении, мм
—
1400 (1700)
Длина машины в транспортном (рабочем) положении, мм
—
7300 (7535)
Погрузочная машина 1ППН5 состоит из следующих основных узлов и агрегатов:
- рама
- редуктор
- управление перемещением машина
- управление ковшом
- аппарат рабочий
- транспортер
- привод транспортера

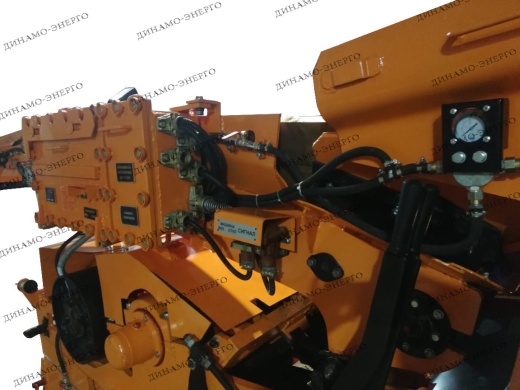

- электрооборудование
- тормоз стрелы
- опора транспортера задняя
- тележка
- сцепка буферная
- опора транспортера передняя
- стойка передняя
- механизм перемещения
- механизм подъема ковша
- натяжное устройство
- стопор
Характеристики
|
Ширина колеи, мм
|
600/750/900 |
|
Вес
|
9800 |
|
Производительность, м3/мин, не менее
|
1,25 |
|
Высота машины в транспортном (рабочем) положении, мм
|
1750 (2250) |
|
Ширина машины в транспортном (рабочем) положении, мм
|
1400 (1700) |
|
Длина машины в транспортном (рабочем) положении, мм
|
7300 (7535) |
|
Мощность привода транспортера, кВт
|
7,5 |
|
Мощность привода машины, кВт
|
14 |
|
Тип привода
|
электрический |
|
Ширина ленты транспортера, мм
|
650 |
|
Коэффициент крепости горной массы по Протодьяконову, не менее
|
16 |
|
Размер кусков погружаемой горной массы, мм, не менее
|
400 |
|
Высота загрузки, мм, не менее
|
1450 |
|
Ширина захвата, мм, не менее
|
4000 |
|
Вместимость ковша, м3, не менее
|
0,32 |
